Шумоизоляция Mitsubishi ASX II в Калуге
Каждый проект мы начинаем с разработки персонального решения, которое полностью соответствует потребностям владельца и особенностям автомобиля. В представленном случае для Mitsubishi ASX был подобран комбинированный комплект из материалов серий «EXPERT», «PREMIUM» и «COMFORT» - такое сочетание позволяет добиться оптимального результата в рамках выделенного бюджета.
Путем практического применения мы остановились на материалах торговой марки SGM, отличительной особенностью которых является:
● широкий ассортимент продукции в Калуге, что дает возможность владельцу самому принимать участие в выборе комплекта материалов на его автомобиль;
● отличное качество на всех линейках от базового до премиального класса;
● постоянное модернизация и улучшение эффективности применяемых материалов со стороны завода изготовителя;
● разумная ценовая политика для конечного потребителя;
● отличные отзывы автовладельцев после выполнения работ по шумоизоляции.
Фотоотчет о проделанной работе
Mitsubishi ASX - компактный кроссовер, который десятилетиями верно служит своим владельцам, но с годами всё откровеннее демонстрирует "бюджетное" происхождение. Тонкие стальные панели кузова, минимальная штатная шумоизоляция и жёсткий пластик интерьера создают уникальную звуковую атмосферу: гул дорожного покрытия, дребезжание на стыках, хоровод потрескиваний на неровностях. Особенно "мелодичной" делает салон объединённое пространство багажника и пассажирского отсека, работающее как идеальный резонатор. После разборки салона мы проводим тщательную подготовку кузова: удаляем весь мусор, очищаем поверхность от пыли и загрязнений, а затем тщательно обезжириваем металл. Особое внимание уделяем дверным панелям, колесным аркам и полу - именно эти элементы в первую очередь требуют профессиональной шумоизоляции. Не оставляем без внимания и пластиковые элементы салона, которые после обработки перестают быть источником раздражающих звуков.
Шумоизоляция дверей Mitsubishi ASX II
Правильная шумоизоляция дверей:
● существенно снизит шум от проезжающих рядом авто;
● устранит вибрации металлических элементов двери, предотвращая дребезжание и скрипы;
● повысит качество звука от динамиков;
● обеспечит глухой звук закрывания дверей;
● повысит теплоизоляцию в салоне.
Слой №1. Шумоизоляция начинается с монтажа на внешней лист металла двери вибродемпфирующего (вибропоглощающего) материала SGM BASE 2 мм черного цвета. Данная виброизоляция относится к серии «COMFORT» базовой линейки SGM. Материал считается начальной ступенью в виброизоляции, его можно отнести к группе материалов, которые считаются минимально необходимыми для получения хорошего результата. Хороший результат достигается благодаря хорошим свойствам материала: толщине фольги в 60 микрон и КМП 0.21.
Слой №2. Вторым слоем на виброизоляцию укладываем мембрану Barrier Lite 6 мм - это специальный, многослойный, тепло-звукоизолирующий, влагостойкий материал, применяемый в качестве второго слоя при шумоизоляции дверей и крыльев. Данный материал имеет закрытоячеистую структуру шумопоглощающего слоя, что очень важно, так как в дверях может скапливаться конденсат, по этой же причине материал имеет герметичную клеевую основу. На рынке шумоизоляционных материалов данные мембраны появились не так давно и сразу завоевали популярность, так как их звукоизоляционные характеристики превосходили применяемые до этого материалы в 3-4 раза.
Слой №3. На внутреннюю сторону металлического листа двери, обращенную в салон, наносится виброизоляция SGM BASE 2 мм. Этот слой играет ключевую роль в создании герметичного акустического объема внутри двери, что значительно улучшает качество звучания динамиков. Виброизоляционным материалом необходимо тщательно закрыть все технологические отверстия. Если вместо металлического листа используется пластиковый щит, нанесение виброизоляции не требуется.
Слой №4. Под действием работающего динамика на пластиковую обшивку двери (карту двери) передается значительная часть вибрации. Для того чтобы пластик не резонировал под ее воздействием и не издавал дополнительный шум, его также необходимо слегка обработать виброизоляцией SGM BASE 2 мм. Как правило, карта двери имеет сложный рельеф, поэтому материал следует монтировать на ровные и плоские участки.
Слой №5. На пластиковую обшивку дверей, которая уже защищена виброизоляцией, мы устанавливаем звукопоглощающий материал SGM ВЭЛ толщиной 15 мм. Этот материал имеет открыто ячеистую структуру и волнистую форму, что способствует улучшению акустических характеристик. Материал дополнительно пропитывается и обрабатывается для повышения звукопоглощающих свойств. Монтаж производится целыми листами, что позволяет минимизировать количество стыков и обеспечить более эффективное поглощение звуковых волн. Также мы в нашей студии в Калуге обрабатываем контур обшивки двери специальной антискрипной лентой, что позволяет предотвратить появление сверчков и скрипов, которые могут возникать в момент трения металлических и пластиковых элементов частей двери.
Шумоизоляция пола салона Mitsubishi ASX II
Пол салона, включая передние колесные арки и центральный тоннель, является одной из наиболее подверженных вибрациям зон автомобиля. Основной источник шума здесь - низкочастотный гул, передающийся от колёс через кузов. Вибрации, возникающие при движении, распространяются по металлическим панелям, усиливая акустический дискомфорт в салоне.

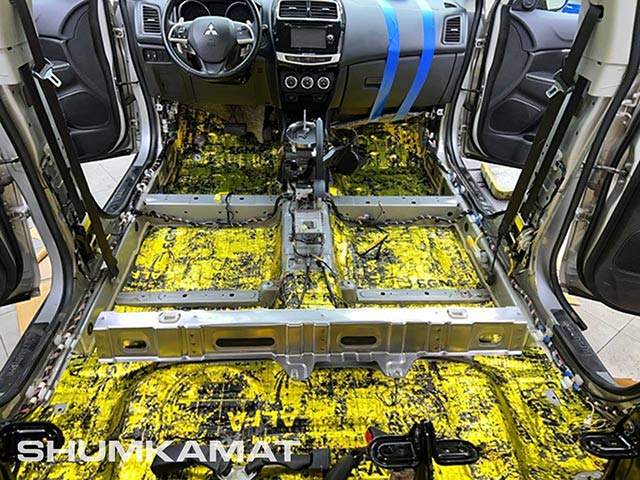

Слой №1. Монтаж виброизоляции SGM АLFA 4 мм начинается из-под торпеды и далее по всему полу салона автомобиля, захватывая передние арки и тоннель. Это все та же «боевая» виброизоляция со 100 мкм фольгой, только уже со специальными добавками в мастику, увеличивающими КМП до 0.45. Своего рода это большой каркас, который положительно сказывается на том, как машина держит дорогу и ведет себя в поворотах.
Слой №2. Звукоизоляционные мембраны играют ключевую роль в снижении шума в автомобиле. Конструкция данных материалов действительно напоминает сэндвич, где каждый слой отвечает за определённые звукопоглощающие и виброизолирующие свойства. На сегодняшний день - это самые эффективные материалы, которые применяются в качестве второго слоя на пол автомобиля. В данном автомобиле использовался Barrier Mix Profi 9 мм, самый эффективный мембранный материал, который есть на рынке. Данный материал отлично зарекомендовал себя и быстро занял свое лидирующее место, благодаря разумной ценовой политике и лучшему результату по уровню снижения шума. Укладка мембраны от торпеды до задних сидений - это эффективный способ изолировать звук от дороги и двигателя. При этом использование более тонкой мембраны SGM Silton 4 мм в местах с ограниченным пространством, как под задними сиденьями - разумный подход, обеспечивающий баланс между звукоизоляцией и совместимостью с конструкцией автомобиля.
Шумоизоляция багажника Mitsubishi ASX II
Пол багажника и задние арки также имеют большую вибронагрузку и на них распространяются все те же правила шумоизоляции, что и для пола салона. Специалист при расчете и подбору материалов в Калуге учитывает все нюансы и тонкости шумоизоляции багажного отделения. Чтобы не было проблем с обратной сборкой пластиковых и декоративных элементов, при проектировании данного участка применяются менее толстые материалы, чем на пол салона автомобиля.
Слой №1. На пол и арки монтируем виброизоляцию SGM АLFA 3 и 4 мм соответственно. Так как арки одна из самых вибронагруженных зон, она требует особого внимания и нанесения «сильного» вибродемпфера с высоким коэффициентом механических потерь. Обработка крыльев идентична принципу шумоизоляции внешнего листа металла дверей, поэтому укладываем SGM АLFA 2 мм.
Слой №2. В качестве второго слоя применяется звукоизоляционная мембрана SGM Silshot 7 мм. Она содержит закрытоячеистую структура звукоизолирующего слоя. Благодаря этим характеристикам материал идеально подходит для шумоизоляции данной зоны автомобиля. Стыки между материалом проклеиваются специальными стыковочными лентами для создания единого ковра на поверхности материала и устранения любой возможности проникновения влаги. На крылья монтируем все ту же звукоизоляционную мембрану SGM Silshot 7 мм.
Шумоизоляция крышки багажника Mitsubishi ASX II
Обработка крышки багажника улучшает общую шумоизоляцию салона и делает его закрытие более приятным, убирая дешевые дребезжащие звуки.
Слой №1. На внешний лист металла производится монтаж виброизоляции SGM АLFA 2 мм. Более толстый вибродемпфер здесь ни к чему, так как утяжеление будет препятствовать открытию крышки багажника. По этой же причине монтаж осуществляется только в один слой вибропоглощающего материала.
Слой №2. На пластиковую обшивку устанавливается звукопоглощающий материал SGM Гамма Волна 15 мм, задачей которого является поглощение шума в задней части автомобиля.
Шумоизоляция крыши Mitsubishi ASX II
Крыша автомобиля - это обширная панель из тонкого металла с редкими рёбрами жёсткости, что делает её одной из самых подверженных вибрациям зон кузова. Без шумоизоляции она легко резонирует, издавая глухие звуки при нажатии, словно барабан. Во время движения крыша улавливает и передаёт микровибрации на весь кузов, усиливая общий уровень шума в салоне. А в дождливую погоду капли, ударяясь о металл, создают назойливый шум, который особенно заметен в автомобилях с минимальной заводской шумоизоляцией. Комплексная обработка крыши вибро- и шумоизоляционными материалами не только устраняет паразитные резонансы, но и значительно снижает уровень внешних шумов. Это особенно важно для длительных поездок, когда общее звуковое давление может вызывать усталость и дискомфорт у водителя и пассажиров.
Слой №1. Начинаем устранять это виброизоляцией SGM BASE 2 мм и покрываем всю площадь потолка, тщательно прикатывая специальным металлическим роликом.
Слой №2. Поверх виброизоляции монтируем звукопоглощающий материал SGM Гамма Волна 15 мм. Благодаря своей структуре он поглощает блуждающие звуковые волны по салону авто, создавая в салоне комфортную акустическую среду.
