Шумоизоляция Mersedez-Banz V-Класс в Калуге
Перед выполнением работ, мы составляем индивидуальный проект шумоизоляции и согласовываем его с клиентом. В данном фотоотчете хозяином автомобиля были выбраны материалы серии «EXPERT», в котором применяются самые современные и эффективные виброизоляционные, шумопоглощающие и звукоизолирующие материалы. Данный комплект материалов является максимальным и предлагает лучший результат, которого можно достигнуть.
Путем практического применения мы остановились на материалах торговой марки SGM, отличительной особенностью которых является:
● широкий ассортимент продукции в Калуге, что дает возможность владельцу самому принимать участие в выборе комплекта материалов на его автомобиль;
● отличное качество на всех линейках от базового до премиального класса;
● постоянное модернизация и улучшение эффективности применяемых материалов со стороны завода изготовителя;
● разумная ценовая политика для конечного потребителя;
● отличные отзывы автовладельцев после выполнения работ по шумоизоляции.
Фотоотчет о проделанной работе
Mercedes-Benz V-Класс, минивэн премиального класса, который создан для перевозки важных гостей. Однако, как и в любом другом подобном автомобиле, слабым местом является шумоизоляция. Все дело в конструктивных особенностях, большой салон, следовательно, большое количество металла, который отлично резонирует от малейшей вибрации. При разборке данного автомобиля нужно запастись новыми заклепками и инструментом для их снятия и установки, так как без этого попасть внутрь двери невозможно. Такие элементы салона, как пол или крыша нужно снимать и доставать очень аккуратно, для этого нужно минимум два, а то и три человека, чтобы ничего не повредить. Работа с данным автомобилем считается сложной, даже для мастеров с большим опытом. После разборки салона очищаем поверхность металла от постороннего мусора и тщательно обезжириваем все поверхности перед нанесением первого слоя материала. Фиксируем проводку, чтобы не повредить ее во время монтажа.
Шумоизоляция дверей Mersedez-Banz V-Класс
Правильная шумоизоляция дверей:
● существенно снизит шум от проезжающих рядом авто;
● повысит качество звука от динамиков;
● обеспечит глухой звук закрывания дверей;
● повысит теплоизоляцию в салоне.
Слой №1. Шумоизоляция начинается с монтажа на внешней лист металла двери вибродемпфирующего (вибропоглощающего) материала SGM Air Prime 3 мм черного цвета с красным принтом бренда. Данная виброизоляция относится к серии «PRIME» экспертной линейки SGM. Материал был специально разработан химиками-технологами завода, как облегченный материал. Благодаря добавлению в состав мастики специальных добавок, это получилось сделать без ухудшения показателей виброгашения, в свою очередь это привело к снижению, как общего веса шумоизоляции, так и к его снижению на таких участках как двери, где избыточный вес негативно отражается на износе дверных петель.

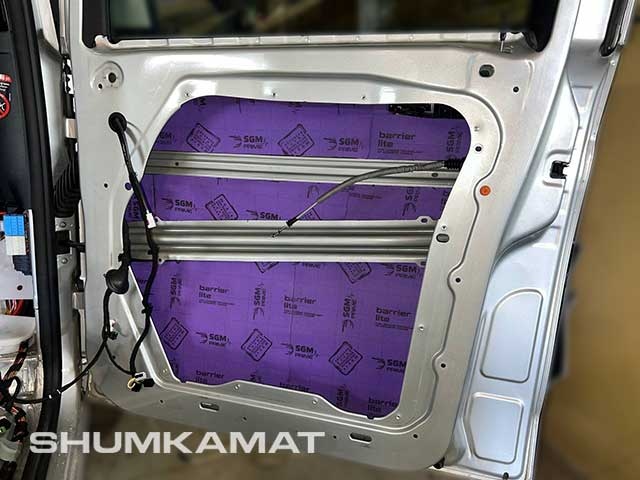

Слой №2. Вторым слоем на виброизоляцию укладываем мембрану Barrier Lite 6 мм – это специальный, многослойный, тепло-звукоизолирующий, влагостойкий материал, применяемый в качестве второго слоя при шумоизоляции дверей и крыльев. Данный материал имеет закрытоячеистую структуру шумопоглощающего слоя, что очень важно, так как в дверях может скапливаться конденсат, по этой же причине материал имеет герметичную клеевую основу. На рынке шумоизоляционных материалов данные мембраны появились не так давно и сразу завоевали популярность, так как их звукоизоляционные характеристики превосходили применяемые до этого материалы в 3-4 раза. Barrier Lite 6 мм относится ко второй ступени мембранных материалов премиальной линейки SGM.
Слой №3. Под действием работающего динамика на пластиковую обшивку двери (карту двери) передается значительная часть вибрации. Для того чтобы пластик не резонировал под ее воздействием и не издавал дополнительный шум, его также необходимо слегка обработать виброизоляцией Air Prime 2 мм. Как правило, карта двери имеет сложный рельеф, поэтому материал следует монтировать на ровные и плоские участки.
Слой №4. На пластиковую обшивку дверей, которая уже защищена виброизоляцией, мы устанавливаем звукопоглощающий материал SGM ВЭЛ толщиной 15 мм. Этот материал имеет открытоячеистую структуру и волнистую форму, что способствует улучшению акустических характеристик. Материал дополнительно пропитывается и обрабатывается для повышения звукопоглощающих свойств. Монтаж производится целыми листами, что позволяет минимизировать количество стыков и обеспечить более эффективное поглощение звуковых волн. Также мы в нашей студии в Калуге обрабатываем контур обшивки двери специальной антискрипной лентой, что позволяет предотвратить появление сверчков и скрипов, которые могут возникать в момент трения металлических и пластиковых элементов частей двери.
Шумоизоляция пола салона Mersedez-Banz V-Класс
Пол салона (передние арки, тоннель) – это особо вибронагруженные места в авто (гул от колес). Именно полу нужно уделить особое внимание, особенно если вы хотите сэкономить и не делать шумоизоляцию арок снаружи автомобиля. Для борьбы с низкочастотными шумами приходят на помощь вибродемпферы толщиной 4мм.

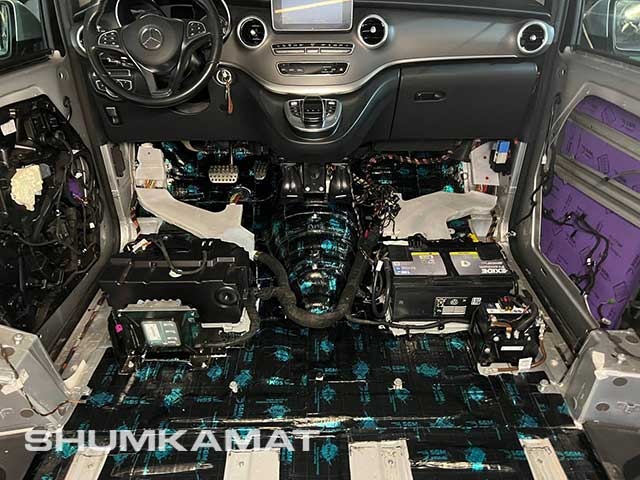

Слой №1. Монтаж виброизоляции SGM Onyx Prime 4 мм начинается из-под торпеды и далее по всему полу кабины автомобиля, захватывая передние арки и тоннель. Данная виброизоляция обладает одним из самых высоких КМП 0.55, что позволяет значительно снизить шум и вибрацию, которая исходит от дорожного полотна. Фольга толщиной 120 микрон, позволяет сделать днище машины не только менее вибронагруженным, но и более собранным. Своего рода это большой каркас, который положительно сказывается на том, как машина держит дорогу и ведет себя в поворотах.
Слой №2 Звукоизоляционные мембраны играют ключевую роль в снижении шума в автомобиле, и их конструкция действительно напоминает сэндвич, где каждый слой отвечает за определённые звукопоглощающие и виброизолирующие свойства. На сегодняшний день – это самые эффективные материалы, которые применяются в качестве второго слоя на пол автомобиля. В данном автомобиле использовался Barrier Mix – 6 мм, высокоэффективный мембранный материал. Данный материал показывает наилучшие показатели по уровню снижению шума для своей толщины и широко применяется на пол в салонах авто. Укладка данной мембраны в передней части пола - это эффективный способ изолировать звук от дороги и двигателя. В автомобилях данного типа, укладка такого материала по всему полу невозможна, так как пространство между полом и металлом на пассажирских местах очень ограничено.
Шумоизоляция багажника Mersedez-Banz V-Класс
Пол багажника и задние арки также имеют большую вибронагрузку и на них распространяются все те же правила шумоизоляции, что и для пола салона. Специалист при расчете и подбору материалов в Калуге учитывает все нюансы и тонкости шумоизоляции багажного отделения. Чтобы не было проблем с обратной сборкой пластиковых и декоративных элементов, при проектировании данного участка применяются менее толстые материалы, чем на пол салона автомобиля.
Слой №1. Штатная виброизоляция на полу напрочь отсутствует (см.фото). Начинаем исправлять это и на всю площадь пола и арок монтируем виброизоляцию SGM Onyx Prime 3-4 мм. Так как арки одна из самых вибронагруженных зон, обрабатываем их виброизоляцией 4 мм. Остальная часть пола покрывается Onyx 3 мм, так как при использование более толстой виброизоляции, есть риск, что вместе со вторым слоем, пол не встанет в штатные крепежные места. На крылья монтируем SGM Аir Prime 2 мм.
Слой №2. В качестве второго слоя на полу и в зоне запаски (где порой скапливается конденсат) мы применяем звукоизоляционную мембрану SGM Silton 4 мм. Он содержит закрытоячеистую структура звукоизолирующего слоя, и имеет оптимальную толщину, чтобы минимизировать подъем пола, так как чрезмерное поднятие пола, может привести к тому, что он пойдет волной. Стыки между материалом проклеиваются специальными стыковочными лентами для создания единого ковра на поверхности материала и устранения любой возможности проникновения влаги. На крылья монтируем звукоизоляционную мембрану SGM Lite 6 мм.
Шумоизоляция крышки багажника Mersedez-Banz V-Класс
Обработка крышки багажника улучшает общую шумоизоляцию салона и делает ее закрытие более приятным. Также в данном авто крышка большая, поэтому ее обработка устраняет большой резонатор, который издает неприятные звуки при езде.
Слой №1. На внешний лист металла производится монтаж виброизоляции Air Prime 2 мм, после удаления заводской антикоррозийной обработки в углах крышки.
Слой №2. На пластиковую обшивку идет звукопоглощающий материал SGM ВЭЛ 15 мм.
Шумоизоляция крыши Mersedez-Banz V-Класс
Крыша автомобиля представляет из себя большой лист тонкого металла с не частыми ребрами жесткости. Если по ней постучать, то звук напоминает звук барабана. Во время движения автомобиля она передает микровибрации на весь кузов, а если к этому добавить еще шум от дождя, то необходимость вибро и шумоиизоляции потолка уже не вызывает вопросов.

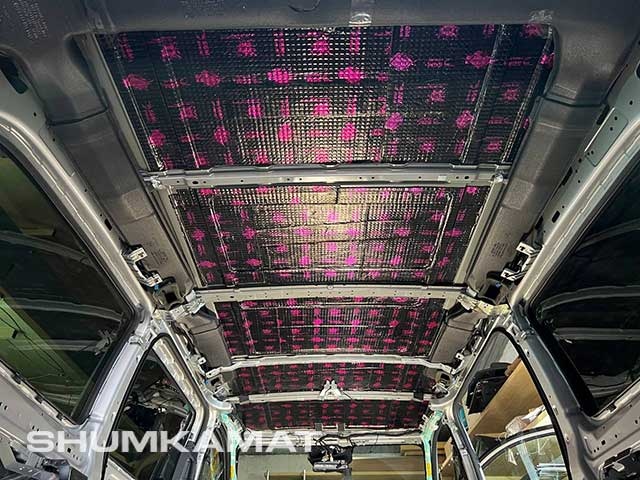

Слой №1. Начинаем устранять это виброизоляцией SGM Air Prime 3 мм и покрываем всю площадь потолка, тщательно прикатывая специальным роликом. Обработка данной зоны, на таких автомобилях дает очень ощутимый результат.
Слой №2. Поверх виброизоляции монтируем тот же материал, что и на карту дверей, а именно SGM ВЭЛ волна 15 мм.
